Программное обеспечение в задачах контроля и управления режимами эксплуатации и регламентами обслуживания скважин.
Цифровые термобарические модели гидро-газодинамики газо-конденсатных скважин, обустроенных ЭЦН.
1. Газовые скважины

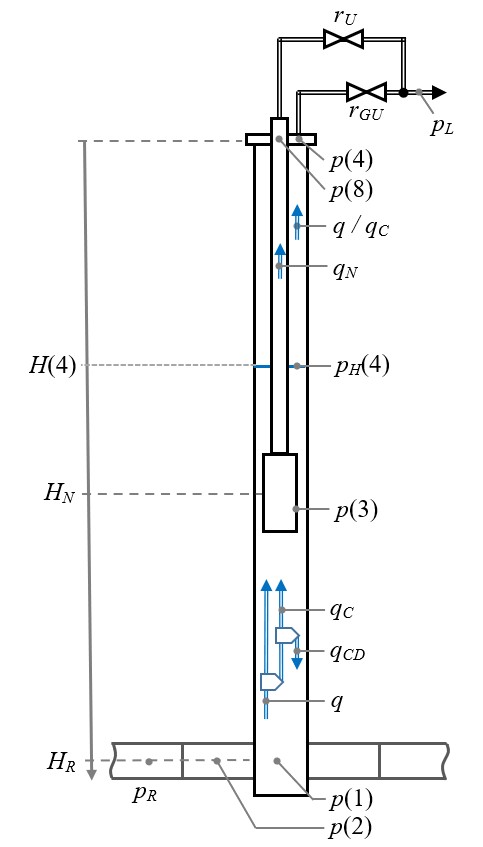

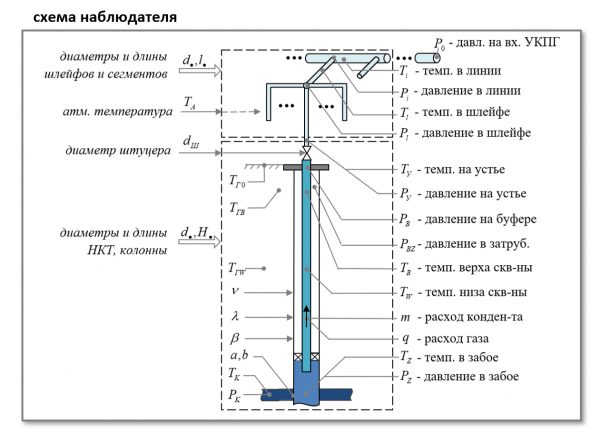

Наблюдатель состояний газонефтяной скважины с ЭЦН
«GISI—GasWell—Observer»
Автономное решение для контроллера (-RTL) / настольное приложение
для ПК (-DW) / библиотека
(C/С++/python) для включения в проектное решение (-LB)
ключевые особенности
- Расчет динамики и статики режимных состояний скважины:
- давление в призабойной зоне, забое, у приема насоса, на устье скважины в затрубе и НКТ,
- объемный расход притока в забой, через НКТ и затруб и расходы газа/воды/конденсата,
- приведённый динамический уровень жидкости в затрубе.
- Моделирование реакции на управляющие воздействия (возмущения) – остановы/пуски и смена частоты вращения вала насоса, эволюция осложнений.
назначение
- Виртуальный расходомер объемных и массовых расходов газа, воды, конденсата.
- Эмулятор гидродинамики скважины в реальном времени.
- Прогнозирование тех. режима – анализ производительности насоса при частотном управлении.
функциональные возможности
- Оперативный расчет в режиме реального времени или экспресс-прогноз
- Обмен данными через Modbus TCP, OPC UA
- Возможность последующего расширения термобарической моделью
Наблюдатель эффективного гидросопротивления устья газонефтяной скважины
«GISI—GasWell—Wellhead»
Автономное решение для контроллера (-RTL) / библиотека (C/С++/python) для включения в проектное решение (-LB)
ключевые особенности

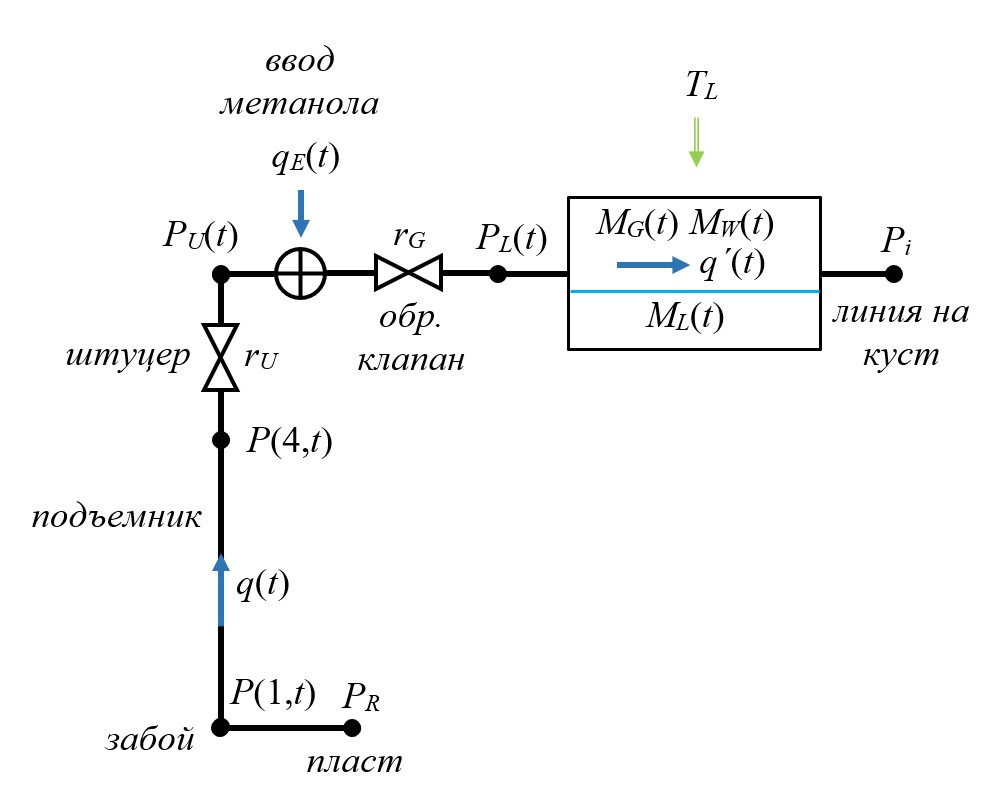

- Расчет динамики и статики режимных состояний устья:
- давления: до и после устьевого штуцера в НКТ, до и после устьевого штуцера в ЗТ, до и после обратного клапана на устье, в линейных участках сборного коллектора,
- температуры: входных потоков из НКТ и затруба, выходного потока, перепад температуры на сужающих устройствах с учетом температуры окружающей среды,
- массовые и объемные расходы: входные, выходного потока с учетом подачи метанола,

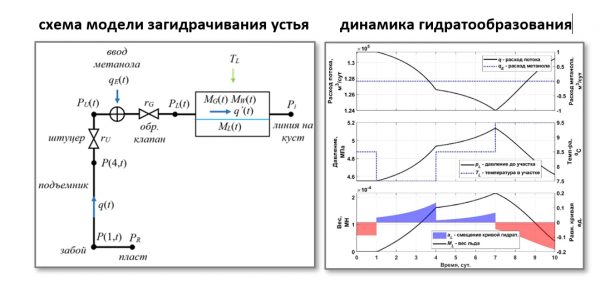

- Моделирование сужения проходных сечений в проблемных сегментах линейных сооружений (после сужающих устройств) вследствие гидратообразования.
- Моделирование действия ингибитора (метанола) для предупреждения гидратообразования и «растепление» гидратной забивки.
назначение
- Эмулятор гидродинамики устья скважины и участка сборного коллектора в динамике.
- Анализ условий гидратообразований.
- Прогнозирование динамики роста гидратной забивки и снижения производительности системы.
- Планирование объема подачи метанола для предупреждения или для устранения гидратной забивки.
функциональные возможности
- Оперативный расчет в режиме реального времени или прогноза
Обмен данными через Modbus TCP, OPC UA

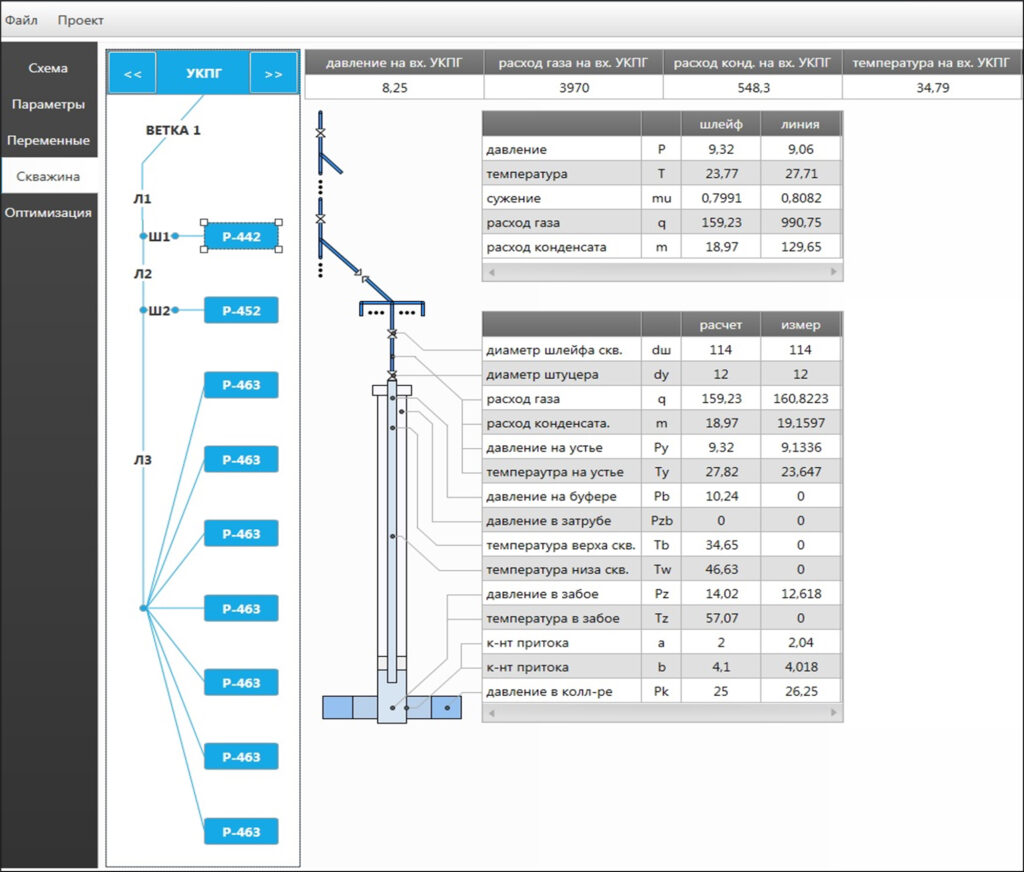

Система анализа и прогнозирования термобарических состояний газовой скважины
«GISI-GasWell-States»
Настольное решение для ПК (-DW).
ключевые особенности
- Расчет режимных состояний комплексной термобарической модели газонефтяной/газоконденсатной скважины в динамике:
- давления в ключевых точках подъемника, ЭЦН (при его наличии), устья, участка сборного линейного коллектора.
- объемные и массовые расходы газа, воды, конденсата, метанола в ключевых точках системы
- приведённый динамический уровень жидкости в затрубном пространстве
- температуры в ключевых точках подъемника, ЭЦН (при его наличии), устья, участка сборного линейного коллектора.
- Моделирование действия осложняющих факторов эксплуатации:
- образование ингибиторов в затрубном пространстве и на устье скважины,
- задавливание скважины,
- образование АСПО,
- снижение производительности насоса и подъемника вследствие износа/засорения.

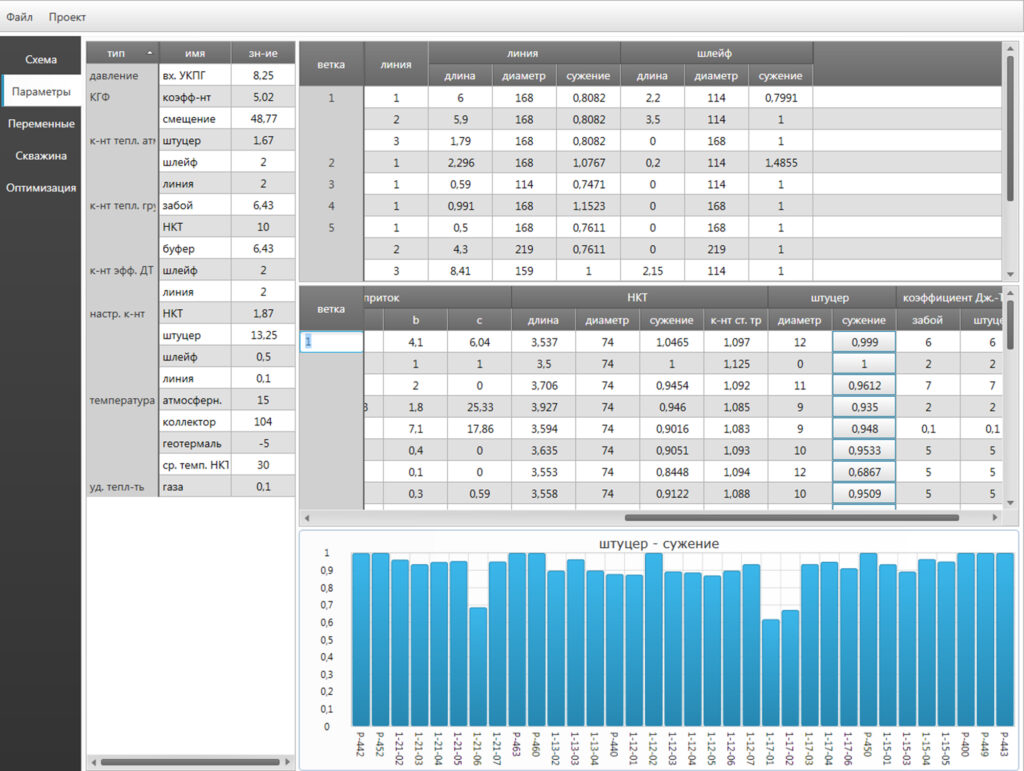

- Схема адаптации модельных компонент:
- параметров притока,
- параметров НКТ и ЭЦН,
- параметров устья
по данным статических режимов и переходных процессов.

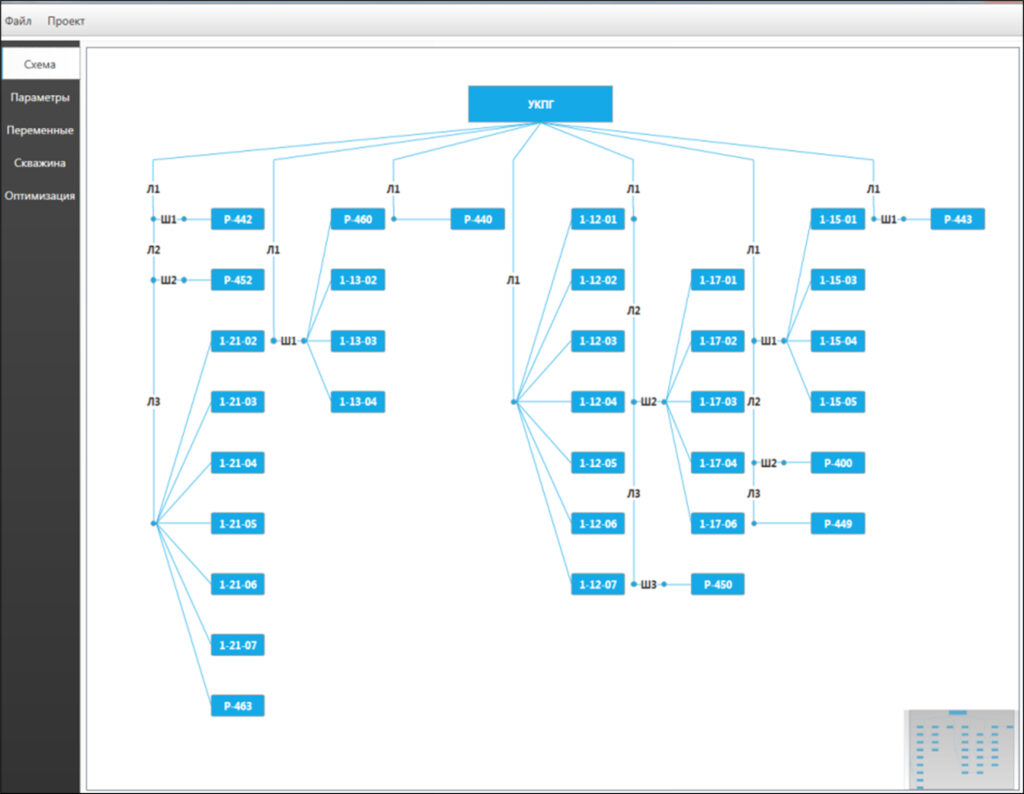

- Моделирование давлений и расходов для сборной сети до единой точки сбора.
- Совместное моделирование скважин и линейных участков.
назначение
- Анализа и прогнозирование тех. процесса эксплуатации скважины
- Анализ и прогнозирование эволюции осложняющих факторов эксплуатации и их влияния на тех. режимы скважин

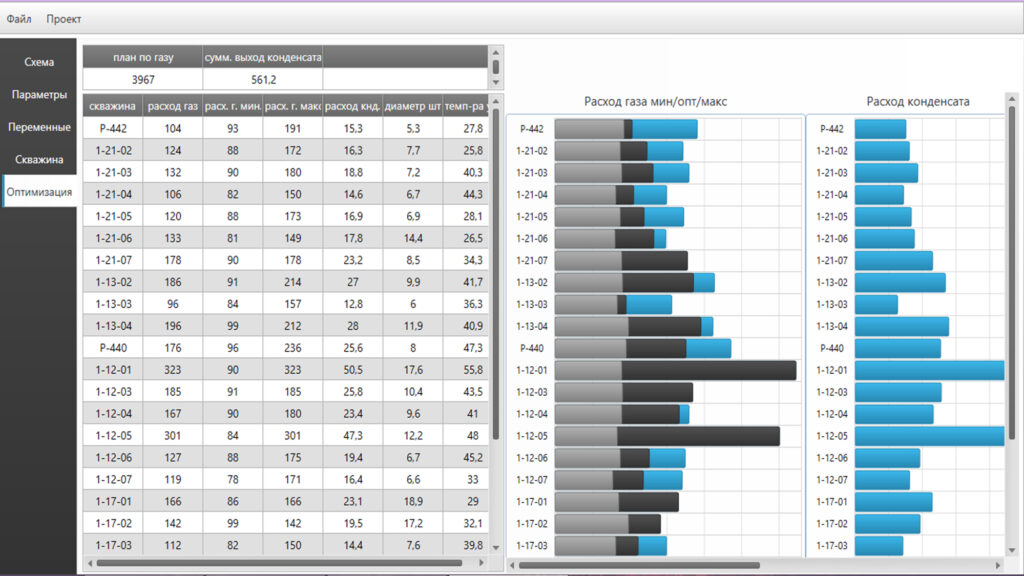

- Анализ и прогнозирование тех режимов кустов скважин с учетом плана по газу и суммарному выходу конденсата.
функциональные возможности

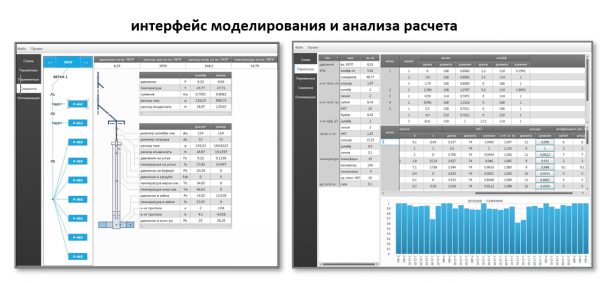

- Пользовательский интерфейс.
- Импорт/экспорт данных Excel, XML.
- БД моделей и экспериментов.
Система оперативного планирования объема жидкости глушения газонефтяной скважины с ЭЦН
«GISI-GasWell-KP»
Настольное приложение для ПК (-DW) / библиотека (C/С++/python) для включения в проектное решение (-LB)
ключевые особенности
- Взаимодействие с модулем наблюдателя (библиотека «GISI-GasWell-Observer-LB»)

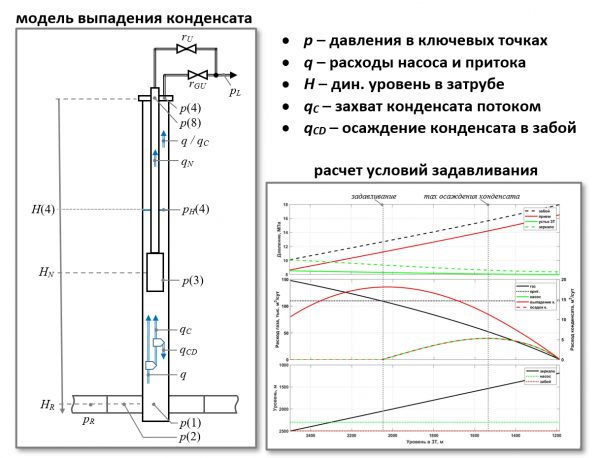

- Моделирование выпадения, захвата потоком и ретроградного осаждения водо-конденсата на забое и в стволе скважины.
назначение
- Анализ условий и динамики задавливания скважины.
- Анализ и планирование длительности процесса глушения скважины, объема жидкости глушения, частотное регулирование выхода на режим после глушения.
- Учет факторов вторичного притока в скважину после глушения и поглощения флюида
функциональные возможности
- Множественное моделирование для планирования процесса глушения
- Пользовательский интерфейс.
- Импорт/экспорт данных Excel, XML.
2. Нефтяные скважины

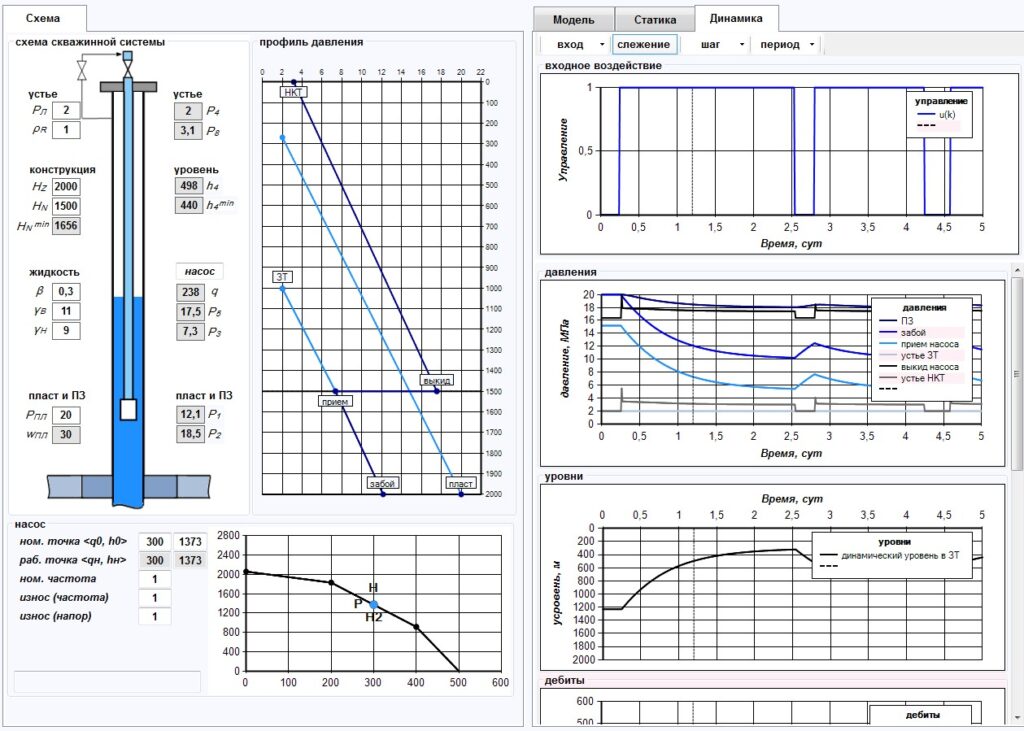

Наблюдатель состояний нефтяной скважины с ЭЦН
GISI-OilWell-Observer
Автономное решение для контроллера (-RTL) / настольное приложение для ПК (-DW) / библиотека (C/С++/python) для включения в проектное решение (-LB)
ключевые особенности
- Расчет динамики и статики режимных состояний скважины:
- давление в призабойной зоне, забое, у приема и выкиде насоса, на устье скважины в затрубе и НКТ,
- объемный расход притока в забой и через ЭЦН/НКТ,
- уровень жидкости в затрубе.
- Моделирование реакции на управление – остановы/пуски и смена частоты вращения вала насоса.
- Расчет индикаторов предаварийных режимов по срыву подачи насоса
- по уровню жидкости над приемом насоса
- по давлению у приема насоса с учетом предельной доли содержания газа у первой ступени насоса.
назначение
- Виртуальный расходомер объемной подачи ЭЦН и притока в забой.
- Наблюдатель состояний скважины на основе данных контроля давления у приема и на устье (опционально).
- Индикация границ опасности по срыву подачи насоса в реальном времени по ключевым ненаблюдаемым состояниям.

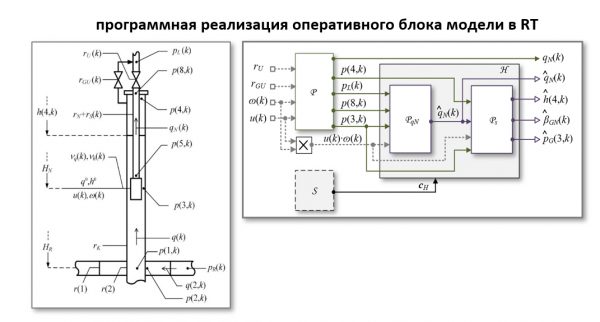

- Базовый имитатор гидродинамики скважины с ЭЦН.
функциональные возможности
- Оперативный расчет в режиме реального времени.
- Обмен данными через Modbus TCP, OPC UA.
Модуль оперативного регулирования производительностью скважины
GISI-OilWell-QRegulator
Автономное решение для контроллера (-RTL) / библиотека (C/С++/python) для включения в проектное решение (-LB)
ключевые особенности
- Функции регулятора производительности скважины на основе управления частоты питающего напряжения ЭЦН:

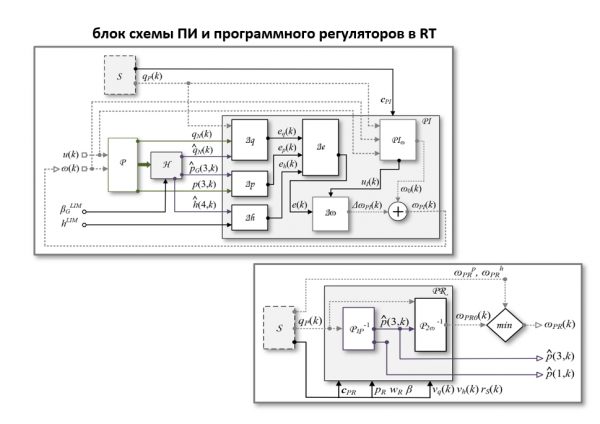

- программный регулятор на основе обратной модели скважины с ЭЦН
- ПИ-регулятор с учетом функциональных ограничений по срыву подачки
- Оперативный расчет частоты питающего напряжения ЭЦН для стабилизации предписанной производительности с автоконтролем ограничений по срыву подачи
назначение
- Решение задачи стабилизации производительности скважины с предотвращением срыва подачи в реальном времени
функциональные возможности
- Оперативный расчет в режиме реального времени с заданной дискретностью генерации управляющих воздействий
- Обмен данными через Modbus TCP, OPC UA
- Генерация управления на уровне «советчика» или в замкнутом контуре управления (на контроллер СУ)
Идентификатор параметров скважины с ЭЦН
GISI-OilWell-Ident
Автономное решение для контроллера (-RTL) / библиотека (C/С++/python) для включения в проектное решение (-LB)
ключевые особенности

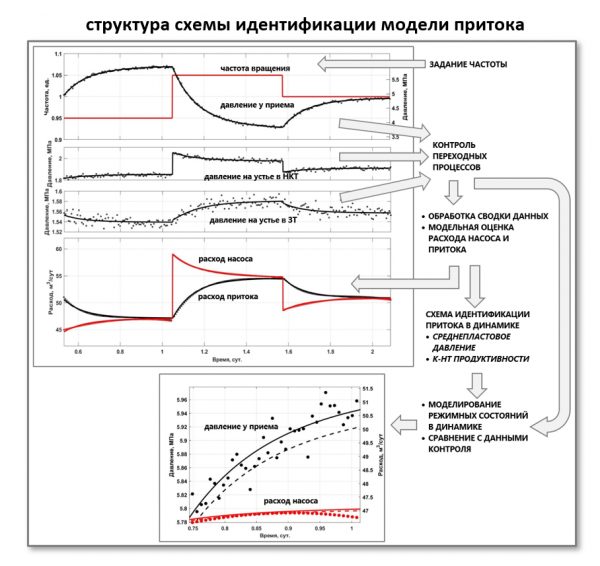

- Схема МНК идентификации параметров модели притока.
- Схема МНК идентификации параметров модели подъемника.
- Использование данных переходных процессов по давлению у приема и на устье скважины (опционально).
- Проведение испытаний при частной регулировке (возмущениях) производительности скважины без ее останова
- Использование схем регуляризации решений на основе:
— текущих оценок параметров моделей,
— данных квазиравновесных режимов эксплуатации.
- Технологии авто-контроля состоятельности результатов оценивания по балансовым уравнениям и сравнениям модельных и фактических контролируемых состояний.
- Адаптация технологии и регламента для периодического фонда скважин
назначение
- Оперативная адаптация модели скважины
- Генерация оценок для восстановления моделей дрейфа пластовых условий и осложняющих факторов эксплуатации
функциональные возможности
- Обмен данными через Modbus TCP, OPC UA

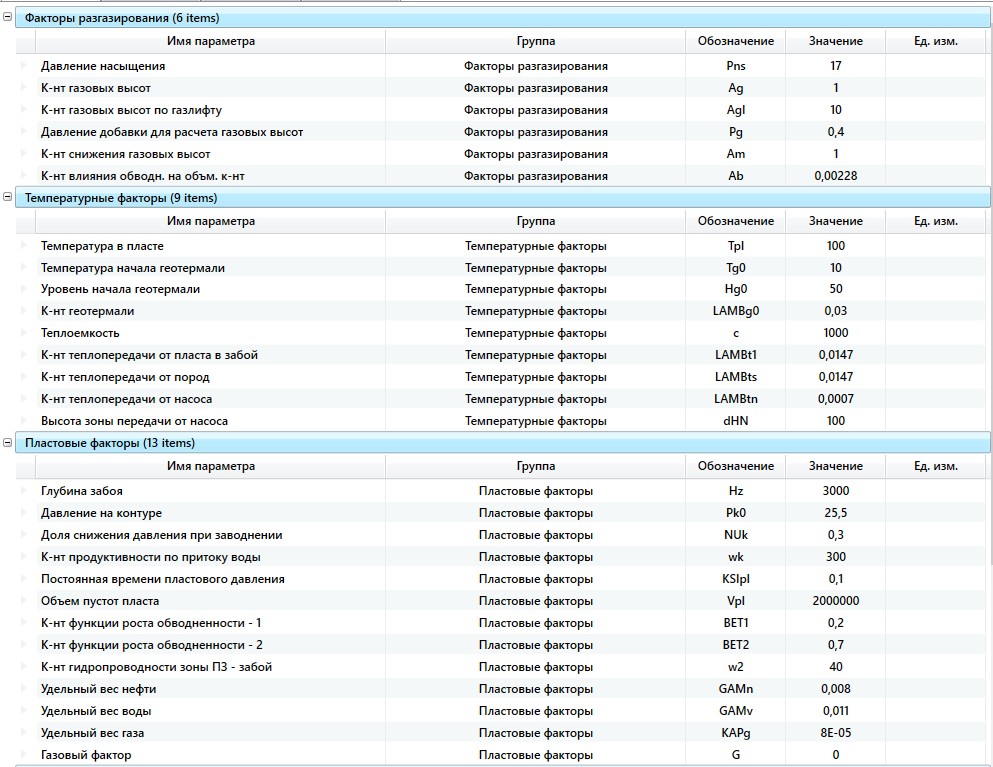

Система анализа и прогнозирования термобарических состояний нефтяной скважины с ЭЦН
GISI-OilWell-States
Настольное приложение для ПК (-DW)
ключевые особенности

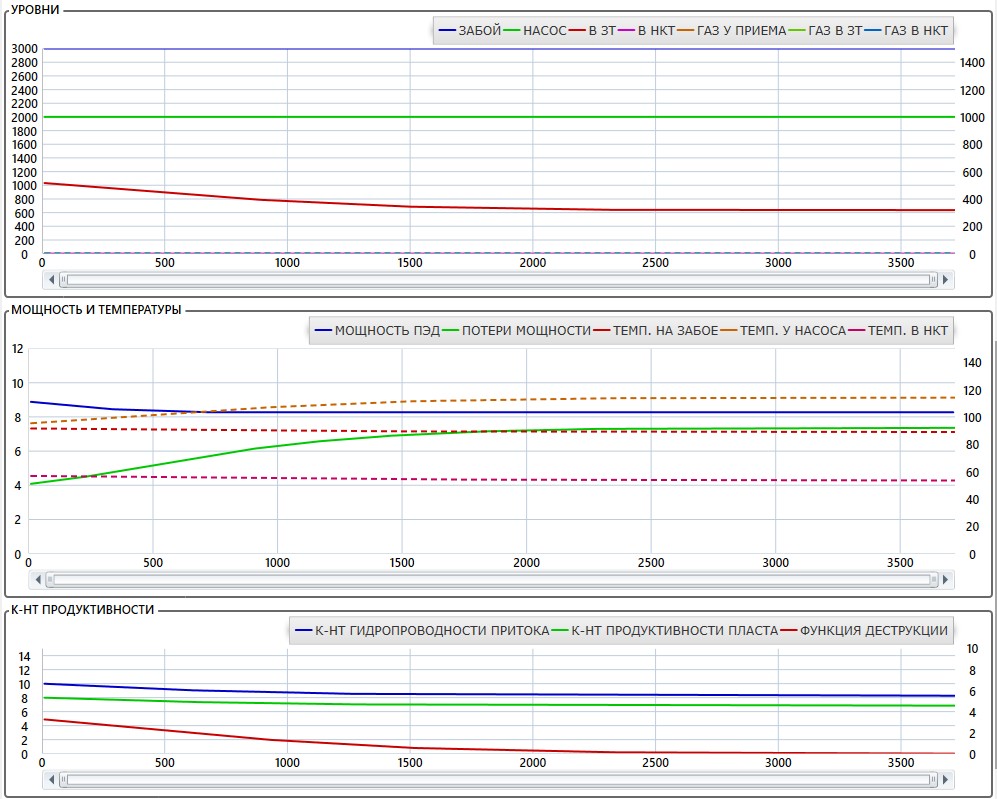

- Расчет комплексной термобарической модели нефтяной скважины с ЭЦН в динамике:
- давления в ключевых точках подъемника, ЭЦН и устья,
- объемные расходы ЭЦН и притока с учетом обводненности и газосодержания,
- уровень жидкости в затрубном пространстве
- температуры в ключевых точках подъемника, ПЭД, ЭЦН и на устье
- Моделирование действия осложняющих факторов эксплуатации:
- накопление сорбентов в подъемнике,
- снижение производительности насоса и подъемника вследствие износа/засорения.
- Моделирование энергетических характеристик ПЭД с учетом скольжения, учет тепловых потерь мощности в ПЭД и ЭЦН.
- Учет влияния газа при падении давления в подъемнике – оценка газосодержания у приема и в первой ступени насоса .
назначение
- Анализа и прогнозирование тех. процесса эксплуатации скважины.
- Анализ и прогнозирование эволюции осложняющих факторов эксплуатации и их влияния на тех. режимы скважин.
- Анализ КПД системы.
- Анализ распределения давления и температуры по стволу скважины.
функциональные возможности
- Настольное приложение для ПК (-DW)
- Пользовательский интерфейс.
- Импорт/экспорт данных Excel, XML.
- БД моделей и экспериментов.
- Интеграция идентификатора модели скважины.
